奧林巴斯顯微鏡物鏡

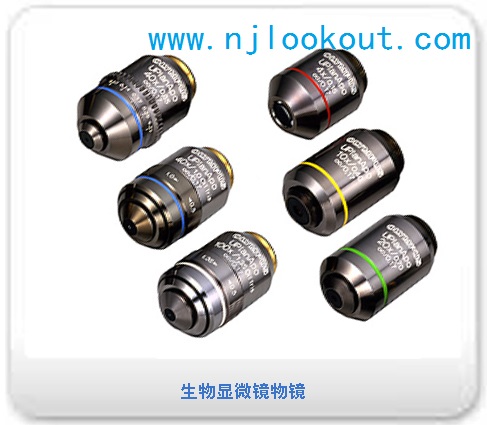

                                                      奧林巴斯生物顯微鏡物鏡

  奧林巴斯顯微鏡物鏡有五大主要類型奧林巴斯顯微鏡物鏡按物鏡對像差和色差的矯正程度分為消色差、半復消色差、復消色差、平面消色差和平面復消色差等五種物鏡。備注：除了它們的數值孔徑、放大倍數和浸潤系統而外。下面分別從五種物鏡加以敘述:

一.平面消色位物鏡

 在這種物鏡上標有“PL”或“PLAN”字樣，它除了具備消色差物鏡的性能外.大的優點是對于場曲率能夠進行很好矯正，因此在許多對于色差的矯正并不是第一重要的情況下，這是一種適用的現代奧林巴斯顯微鏡的物鏡，它可以有效地用于廣視野目鏡。

二.消色差物鏡

  用于一般觀察的普通類型的物鏡，它上面沒有特異的字母標記。這種物鏡對于色差的矯正可以使兩種色彩(大多數在藍光的486nm在一起。奧林巴斯顯微鏡物鏡由消色差二重透鏡組成:和紅光的656nm處)的像點重合，對于球面差的矯正只適用于一種色彩，常常在光譜的黃一綠部分，當使用全波長的混合光時，會產生殘余像差，只有使用黃一綠色范圍的光時，這種殘余像差對眼睛來說會明顯地降低，并且球面差在這個波長范圍內也是小的。但是在任何波長范圍內使用這種物鏡都會產生相當程度的場曲率。

  奧林巴斯顯微鏡消色差物鏡用于觀察時色散現象是不明顯的，但是用于顯微照相時，色散現象常常使照相不能達到預期的效果，因?yàn)檎障嗳槟z對于不同的色彩比人的眼睛要敏感得多。

三復消色差物鏡

在這種物鏡上標有“APO”字樣，它在紅、綠、藍三種色彩上對色差可以矯正。在這種物鏡中用三重透鏡代替了消色差物鏡的二重透鏡，并在藍和綠兩種色彩上對球面差也可以矯正，因此這種物鏡特別適合于彩色顯微照相和精細結構的觀察。

由于透鏡材料價格很高以及加工過程比較復雜，復消色差物鏡與消色差物鏡相比是非常昂貴的，它經常包括一些熒石透鏡。

熒石物鏡和奧林巴斯復消色差物鏡可以與補償目鏡組合起來達到很好的光學效果，由于這兩種物鏡的高矯正程度，可以使它們比相同焦距的消色差物鏡具有更高的數值孔徑，因此可以達到更高的分辨力。

四.平面復消色差物鏡

  奧林巴斯顯微鏡物鏡上標有“PLAN APO”或“PL APO”字樣，它是一種既可以對場曲率進行矯正，而且在復消色差水平上可以對色差和球面差進行矯正的透鏡復合體。

  奧林巴斯顯微鏡物鏡在技術上已經達到了可能達到的限度，在高效能的這種透鏡中有時可包括高達8 ^-15個由不同材料制成的單個透鏡，因此這種奧林巴斯顯微鏡物鏡的價格是非常昂貴的，可以看到這種復消色差物鏡典型的三重透鏡結構。

  雖然這種物鏡在用于觀察和照相時像的質量可以勝過其它物鏡，但是同平面消色差比較像的差別只是很輕微的，很難證明它比平面消色差物鏡有更高的使用價值，而且在不正確的照明調節中這種輕微的差別也會喪失殆盡。

  在使用包括平面消色差的非單一物鏡時，可以達到像差的較好的矯正。但是一些殘存的像差總是存在的，而在某些情況下，這種像差可以通過目鏡來加以補償，況且一定程度的場曲率在奧林巴斯顯微鏡的觀察中并不一定是非常有害的，觀察時往往并不需要一眼就看清全部視野。

  很多情況下選擇合適的目鏡和濾光片可以補償物鏡的不足，但是照明的不良調節，可以使昂貴的高矯正程度物鏡的效果完全喪失。

五.熒石物鏡(半復消色差物鏡)

  在這種物鏡上大多數標有玻璃的礦物質一熒石(CaF:)"FL”或“Fluorite”字樣，它是由一種光學性能不同于所制成，它可以很好地矯正色差，并且對于球面差的矯正也比消色差物鏡好，因此奧林巴斯顯微鏡物鏡經常用于高倍觀察和顯微照相。但是熒石物鏡仍然顯示出一定程度的場曲率，不過這種場曲率在某種程度上可以用奧林巴斯顯微鏡目鏡來補償。

  以上是奧林巴斯顯微鏡物鏡五大物鏡主要類型，選擇比較適合的奧林巴斯顯微鏡物鏡時必須考慮到消色差、平面消色差和平面復消色差物鏡的性價比。消色差物鏡適合于對分辨力要求不是太高，并在光譜中部范圍內的一般性觀察工作。

  平面消色差物鏡適用于黑白照相和使用黃色濾光片的低放大倍數的觀察，熒石物鏡適用于彩色顯微照相，特別是當對在視場中央標本的像差和分辨力要求高，而視場外周標本不太重要的情況下。

  平面復消色差物鏡適用于高孔徑或在光譜兩端的顯微鏡照相(特別是彩色照相)和觀察工作。
